DipTrace

DipTrace es una aplicación que podemos utilizar para el diseño de placas de circuito impreso, que incluye la opción de 'autorouter'. Es fácil de usar y comparable en prestaciones a otros grandes programas como OrCAD.

  Para empezar un diseño, basta con arrastrar los componentes a la pantalla de "Schematic", distribuirlos adecuadamente y comenzar a unir los pines. Una vez hecho esto ya podemos generar la 'net list' o lista de nodos, en la cual se almacenan todas las conexiones, y que servirá posteriormente para realizar el trazado de las pistas.

  DipTrace incorpora todas las opciones que puedas necesitar tanto para crear pequeños circuitos como trabajos más elaborados. Desde el menú "Programs" puedes acceder a:

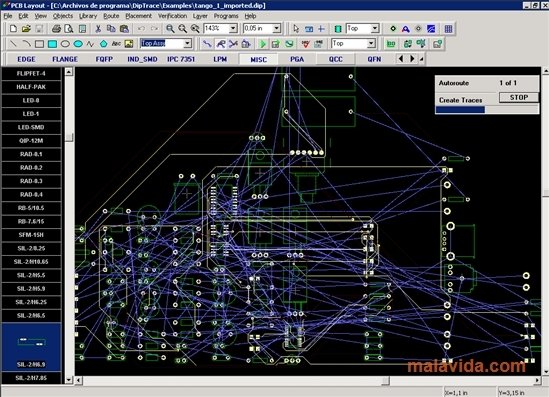

- PCB Layout: para el trazado de pistas en modo manual o automático.
- Schematic: para realizar el esquemático del circuito.
- Component Editor: para crear tus propios componentes.
- Pattern Editor: para crear los 'footprints', es decir, los mapas de las patas de un dispositivo.

  Algunas funcionalidades destacables que incorpora son: verificación avanzada de las reglas de diseño, importar/exportar archivos en varios formatos, soporte para Spice, ...

Requisitos e información adicional:

Se trata de una versión de demostración que podrás usar durante 30 días.
